Somun Perçin Ölçüleri: Standart Tablolar ve Seçim Rehberi

Somun perçin ölçüleri, doğru montaj ve güvenli bağlantı için kritik teknik parametrelerdir. Yanlış ölçü seçimi yetersiz tutunmaya, panel hasarına ve bağlantı güvensizliğine yol açar. Somun perçin ölçülerini doğru belirlemek için diş çapı, kavrama aralığı, delik çapı ve flanş boyutu mutlaka incelenmelidir. Bu rehberde somun perçin ölçü tabloları, standartlar ve doğru seçim kriterlerini kapsamlı şekilde ele alacağız. Nova Perçin olarak CE ve TSE belgeli standart ölçülerde somun perçin tedariki sunuyoruz.

Somun Perçin Ölçüleri Nedir?

Temel Ölçü Parametreleri

Somun perçin ölçüleri, bağlantı güvenliğini doğrudan etkileyen birkaç kritik parametreden oluşur. Bu parametrelerin doğru belirlenmesi, hem montaj başarısını hem de uzun vadeli bağlantı dayanımını güvence altına alır.

Diş çapı: M3, M4, M5, M6, M8, M10, M12 metrik standartları
Delik çapı: Panel delik boyutu — diş çapına göre değişir
Gövde uzunluğu: Panel kalınlığına göre belirlenen boy
Kavrama aralığı: Minimum ve maksimum panel kalınlığı
Flanş çapı: Oturma yüzeyinin çapı
Flanş yüksekliği: Panel yüzeyinden flanş uzunluğu

Neden Kritik Bir Seçimdir?

Somun perçin ölçüsü seçiminde en sık yapılan hata kavrama aralığı dışında kalan gövde boyu seçimidir. Bununla birlikte yanlış delik çapı da yetersiz tutunmaya yol açar. Dolayısıyla her iki parametrenin de üretici kataloğundan doğrulanması şarttır.

Somun Perçin Ölçü Tabloları

Standart Boyutlar ve Delik Çapları

Aşağıdaki tablo, yaygın kullanılan somun perçin boyutları için delik çapı ve kavrama aralığı verilerini DIN 7338 standardına göre özetlemektedir.

Diş	Delik Çapı (mm)	Min Kavrama (mm)	Max Kavrama (mm)	Flanş Çapı (mm)
M3	4,1-4,3	0,5	3,0	7,0-8,0
M4	5,4-5,6	0,5	4,0	9,0-10,0
M5	6,4-6,6	0,5	5,0	11,0-12,0
M6	8,0-8,4	0,5	6,5	14,0-15,0
M8	10,0-10,5	1,0	8,0	18,0-19,0
M10	12,5-13,0	1,0	10,0	22,0-23,0
M12	15,0-15,5	1,5	12,0	26,0-27,0

Uzun Gövde Seçenekleri

Kalın panel uygulamaları için her metrik boyutta farklı gövde uzunluğu seçenekleri mevcuttur. Kavrama aralığının ortasına denk gelen gövde boyu seçimi en güvenilir sonucu sağlar. Bununla birlikte sınır değerlerinde kalan seçimlerden kaçınılmalıdır.

Somun Perçin Standartları

DIN 7338 Standardı

DIN 7338, somun perçin ölçüleri için Almanya kaynaklı uluslararası standart belgesidir. Türkiye dahil pek çok ülkede üreticiler bu standarda uygun üretim yapar. CE belgeli ürünlerde DIN 7338 uyumluluğu temel gereksinimdir.

ISO 15983 Standardı

ISO 15983, somun perçin ölçüleri için uluslararası standart organizasyonunun kılavuzudur. DIN 7338 ile büyük ölçüde örtüşmekle birlikte bazı tolerans değerlerinde küçük farklılıklar olabilir. Özellikle ihracat pazarlarına yönelik ürünlerde ISO 15983 uyumluluğu tercih edilir.

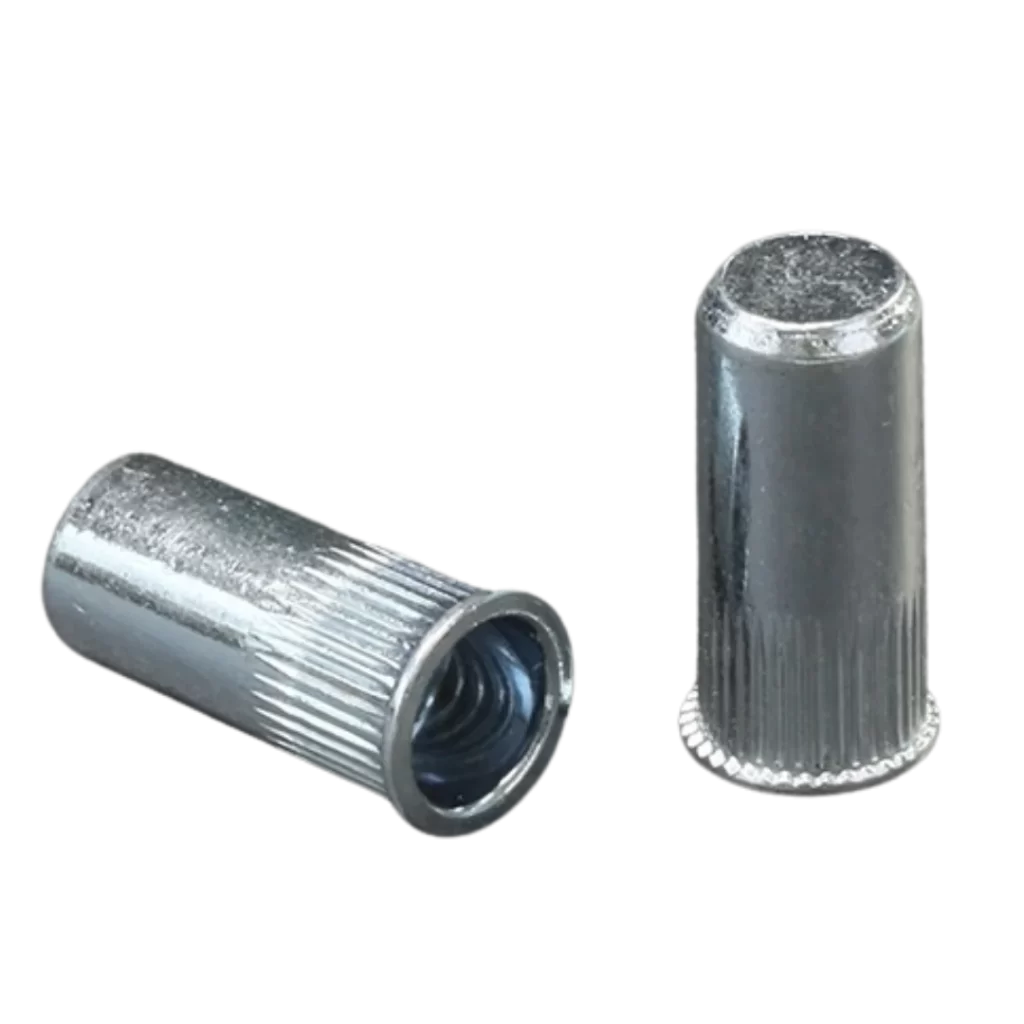

Silindir Sıfır Kafa Sızdırmaz Somun Perçin

Doğru Somun Perçin Ölçüsü Seçimi

Adım Adım Seçim Rehberi

Somun perçin ölçüsü seçiminde sistematik bir yaklaşım hataları minimize eder. Aşağıdaki adımlar doğru seçimi güvence altına alır.

Yük analizi: Gerekli çekme ve tork değerlerini belirleyin
Diş boyutu: Yük gereksinimlerine uygun metrik boyutu seçin
Panel ölçümü: Kumpasla toplam panel kalınlığını ölçün
Kavrama kontrolü: Panel kalınlığının seçilen modelin aralığında olduğunu doğrulayın
Delik çapı: Standart delik çapının panelde açıldığını kontrol edin
Test montajı: Üretime geçmeden önce test parçasında doğrulayın

Yaygın Ölçü Seçim Hataları

Somun perçin ölçüsü seçiminde en sık yapılan hatalar şunlardır: kavrama aralığı dışında boy seçimi, yanlış delik çapı, malzemeyle uyumsuz diş boyutu. Ayrıca gözle yapılan ölçüm tahminleri çoğunlukla hatalı sonuç verir. Dolayısıyla kumpas ve üretici tablosu kullanımı zorunludur.

Uyarı: Somun perçin ölçüsü seçiminde hiçbir zaman gözle ölçüm yapmayın. Kumpas kullanın ve üretici teknik kataloğunu mutlaka inceleyin.

Somun Perçin Uygulama Rehberi

Montaj Öncesi Hazırlık

Doğru ölçü seçildikten sonra montaj hazırlığı yapılmalıdır. Panel yüzeyi temiz ve düzgün olmalı, delik çapı kumpasla doğrulanmalıdır. Ayrıca tabanca mandreli seçilen metrik boyutla uyumlu olmalıdır.

Teknik standartlar için TSE resmi web sitesini inceleyebilirsiniz. Ayrıca perçin somun türleri rehberimize ve M6 perçin somun ölçüleri sayfamıza göz atabilirsiniz.

Sıkça Sorulan Sorular

M6 somun perçin için standart delik çapı nedir?

DIN 7338 standardına göre M6 somun perçin için standart delik çapı 8,0-8,4 mm aralığındadır. Diğer boyutlar için tabloya başvurun.

Somun perçin kavrama aralığı nasıl belirlenir?

Toplam panel kalınlığı kumpasla ölçülür ve standart tablodaki kavrama aralığıyla karşılaştırılır. Kavrama aralığının ortasına denk gelen gövde boyu seçilmelidir.

Somun perçin diş boyutu nasıl seçilir?

Öncelikle uygulama yük gereksinimleri belirlenir, ardından bu yüke uygun metrik diş boyutu seçilir. Genel rehber olarak M4 hafif, M6 orta, M8 ve üzeri ağır yük uygulamaları için uygundur.

Standart dışı somun perçin ölçüleri temin edilebilir mi?

Evet, özel ölçü ve geometride somun perçin üretimi mümkündür. Nova Perçin, standart dışı gereksinimler için özel üretim ve tedarik hizmeti sunmaktadır.

CE belgeli somun perçin nereden temin edilir?

Nova Perçin, tüm metrik boyutlarda CE ve TSE belgeli somun perçin tedariki sunmaktadır. Toplu sipariş ve özel ölçü için iletişim sayfamızı ziyaret edebilirsiniz.
