Perçin Somun Ölçüleri: Kapsamlı Tablo ve Seçim Rehberi

Perçin somun ölçüleri, endüstriyel bağlantı güvenliğinin temel belirleyicisidir. Doğru perçin somun ölçüsü seçimi, hem bağlantı dayanımını hem de montaj kalitesini doğrudan etkiler. Yanlış ölçü seçimi yetersiz tutunmaya, panel hasarına ve tehlikeli bağlantı kayıplarına yol açabilir. Perçin somun ölçülerini belirlerken diş çapı, kavrama aralığı, delik çapı ve flanş boyutu dikkatle değerlendirilmelidir. Bu rehberde tüm metrik boyutlarda perçin somun ölçü tabloları, standartlar ve adım adım seçim kriterlerini kapsamlı biçimde ele alacağız. Nova Perçin olarak CE ve TSE belgeli standart ölçülerde perçin somun tedariki sunuyoruz.

Perçin Somun Ölçüleri Nedir?

Temel Kavramlar

Perçin somun ölçüleri, bağlantı noktasının mekanik performansını ve güvenliğini belirleyen teknik parametrelerdir. Her parametre birbirini etkiler; dolayısıyla seçim bütünsel bir yaklaşımla yapılmalıdır.

Diş çapı (M): M3’ten M12’ye kadar metrik standart
Delik çapı: Panel delik boyutu — diş çapına göre değişir
Gövde uzunluğu: Panel kalınlığına uygun boy
Kavrama aralığı: Min-max panel kalınlığı
Flanş çapı: Oturma yüzeyi çapı
Tork kapasitesi: Maksimum uygulanabilir tork değeri

Doğru Ölçü Neden Bu Kadar Önemlidir?

Endüstriyel uygulamalarda yanlış perçin somun ölçüsü seçimi, üretim hattı duruşlarına ve tehlikeli bağlantı kayıplarına yol açabilir. Bununla birlikte yanlış ölçü malzeme ve zaman kaybına da neden olur. Oysa ki doğru ölçü seçimi bu risklerin tamamını ortadan kaldırır.

Perçin Somun Tam Ölçü Tablosu

Metrik Boyutlar — DIN 7338

Aşağıdaki kapsamlı tablo, tüm standart perçin somun boyutları için temel ölçü parametrelerini göstermektedir. Üretici toleransları nedeniyle küçük farklılıklar olabilir; kesin değerler için katalog incelenmelidir.

Diş	Delik Çapı (mm)	Kavrama (mm)	Flanş Çapı (mm)	Max Tork (Nm)
M3	4,1-4,3	0,5-3,0	7-8	1,5-2,5
M4	5,4-5,6	0,5-4,0	9-10	3-4
M5	6,4-6,6	0,5-5,0	11-12	5-7
M6	8,0-8,4	0,5-6,5	14-15	8-10
M8	10,0-10,5	1,0-8,0	18-19	18-22
M10	12,5-13,0	1,0-10,0	22-23	35-40
M12	15,0-15,5	1,5-12,0	26-27	55-65

Uzun Gövde Seçenekleri

Her metrik boyutta birden fazla gövde uzunluğu seçeneği mevcuttur. Bu sayede geniş panel kalınlığı aralıklarına uyum sağlanabilir. Dolayısıyla özel panel kalınlıkları için üreticinin geniş ürün kataloğu incelenmelidir.

DIN ve ISO Standartları

DIN Standartları

DIN 7338, perçin somun ölçüleri için temel uluslararası standarttır. Türkiye’deki üreticilerin büyük çoğunluğu bu standarda uygun üretim yapar. Ayrıca CE belgeli ürünlerde DIN uyumluluğu zorunludur.

ISO Standartları

ISO 15983, perçin somun ölçüleri için uluslararası standart organizasyonunun kılavuzudur. DIN 7338 ile büyük ölçüde örtüşür. Bununla birlikte bazı tolerans değerlerinde küçük farklılıklar olabilir.

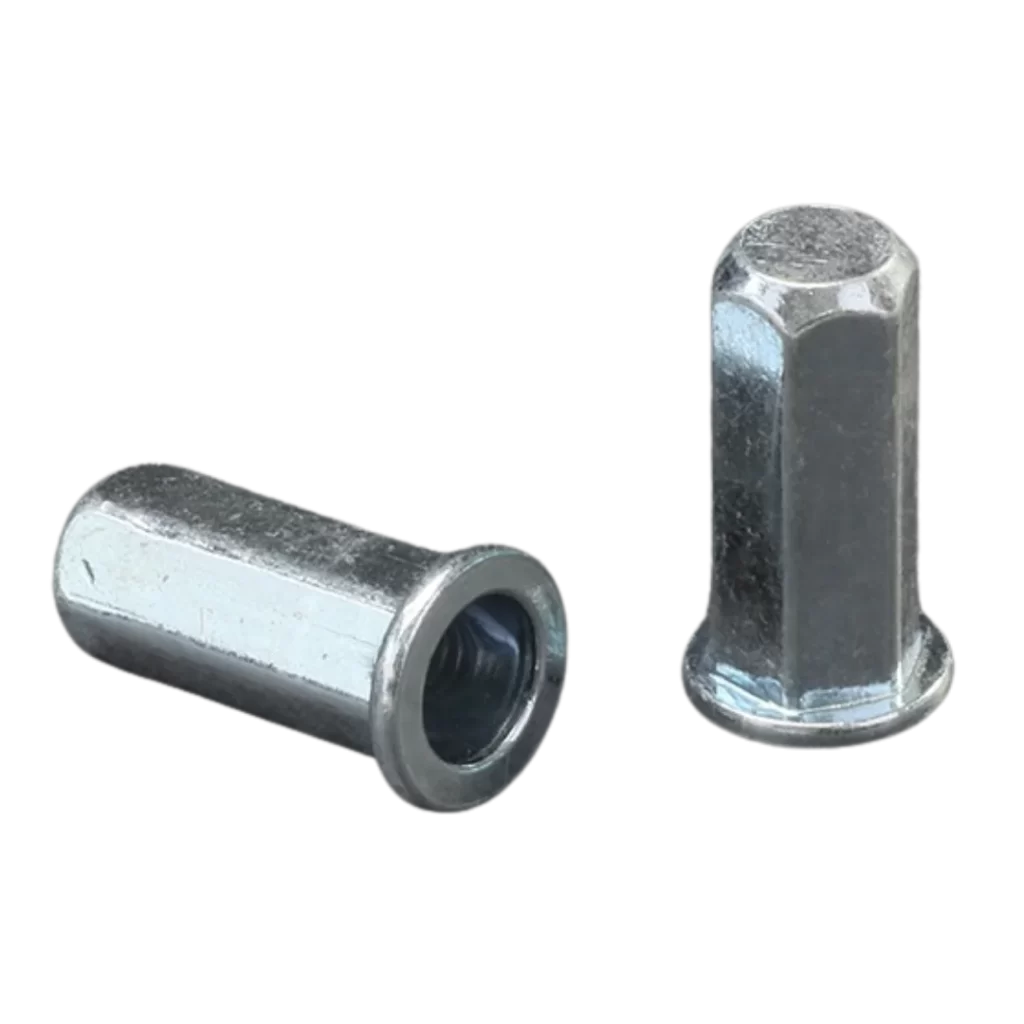

Altıköşe Flanş Kafa Sızdırmaz Somun Perçin 1

Perçin Somun Ölçüsü Seçim Rehberi

Adım Adım Seçim Süreci

Doğru perçin somun ölçüsü seçimi için sistematik bir yaklaşım izlenmelidir. Aşağıdaki adımlar, hata riskini minimize eder.

Yük belirleme: Çekme ve tork gereksinimlerini hesaplayın
Diş boyutu: Yük değerine uygun metrik boyutu tablodan seçin
Panel ölçümü: Kumpasla toplam panel kalınlığını ölçün
Kavrama kontrolü: Panel kalınlığının aralık içinde olduğunu doğrulayın
Delik çapı: Standart delik çapının uygulandığını kontrol edin
Test: Üretime geçmeden önce test parçasında doğrulayın

Malzeme Sertliğinin Etkisi

Yumuşak malzemelerde flanş büyüklüğü kritik öneme sahiptir. Geniş flanşlı modeller yük dağılımını optimize ederek sünme riskini azaltır. Bununla birlikte sert çelik uygulamalarında standart flanş boyutu yeterlidir.

Yaygın Perçin Somun Ölçüsü Hataları

En Sık Yapılan Hatalar

Perçin somun ölçüsü seçiminde en sık karşılaşılan hatalar şunlardır. Bu hataların farkında olmak, üretim hattında ciddi sorunların önüne geçer.

Kavrama dışı boy: Panel kalınlığının kavrama aralığı dışında kalması
Yanlış delik çapı: Tolerans dışı delik açılması
Yanlış diş boyutu: Yük gereksiniminin altında diş seçimi
Gözle ölçüm: Kumpas yerine tahmin kullanımı
Katalog atlama: Üretici kataloğunu incelemeden sipariş verme

Uyarı: Perçin somun ölçüsü seçiminde hiçbir zaman gözle ölçüm yapmayın. Kumpas kullanın ve üretici teknik kataloğunu mutlaka inceleyin.

Teknik standartlar için TSE resmi web sitesini inceleyebilirsiniz. Ayrıca M6 perçin somun ölçüleri sayfamıza ve perçin somun türleri rehberimize göz atabilirsiniz.

Sıkça Sorulan Sorular

Perçin somun ölçüsü nasıl belirlenir?

Önce yük gereksinimleri belirlenir, ardından panel kalınlığı kumpasla ölçülür. Standart tabloda bu değerlere uygun diş boyutu ve gövde boyu seçilir. Test montajıyla doğrulama yapılması şarttır.

Yanlış perçin somun ölçüsü seçilirse ne olur?

Kavrama aralığı dışında boy seçimi yetersiz flanş oluşumuna yol açar. Bu durum bağlantı gevşemesine ve güvensizliğe neden olur. Ayrıca yanlış delik çapı perçin somunun dönmesine yol açar.

M6 ve M8 perçin somun ölçü farkı nedir?

M6 için delik çapı 8,0-8,4 mm ve max tork 8-10 Nm iken, M8 için delik çapı 10,0-10,5 mm ve max tork 18-22 Nm’dir. M8, M6’ya kıyasla daha yüksek yük kapasitesi sunar.

Perçin somun ölçüsü için hangi standart geçerlidir?

Türkiye’de DIN 7338 ve ISO 15983 standartları geçerlidir. CE belgeli ürünlerde bu standartlara uyum zorunludur. TSE belgesi ek Türkiye pazarı güvencesi sağlar.

Standart dışı perçin somun ölçüleri temin edilebilir mi?

Evet, Nova Perçin özel ölçü ve geometride perçin somun tedariki sunmaktadır. Standart dışı gereksinimler için teknik ekibimizle iletişime geçebilirsiniz.
