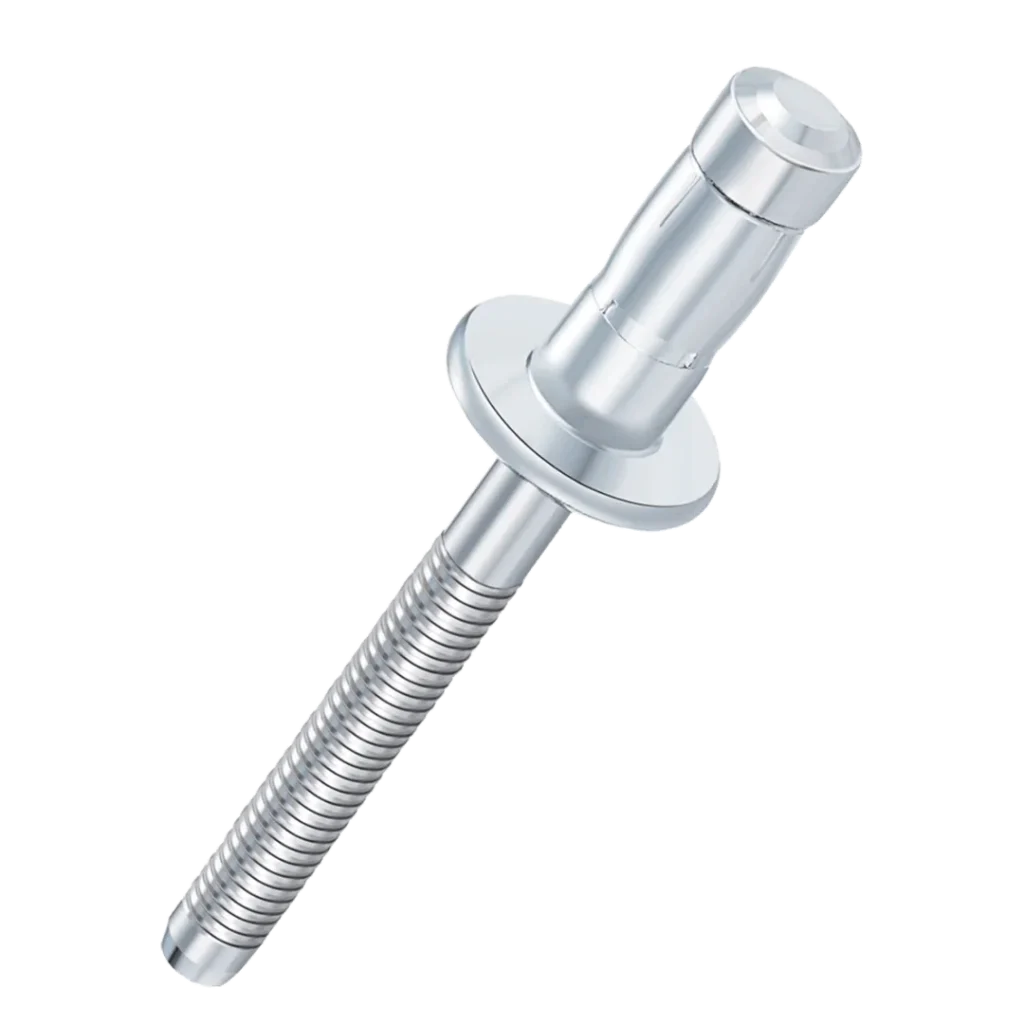

Pop Perçin Ölçüleri: Standart Tablolar ve Seçim Rehberi

Pop perçin ölçüleri, doğru bağlantı güvenliği ve tutunma kalitesi için kritik teknik parametrelerdir. Yanlış ölçü seçimi yetersiz tutunmaya, bağlantı gevşemesine ve panel hasarına yol açabilir. Pop perçin ölçülerini belirlerken perçin çapı, gövde boyu ve kavrama aralığı birlikte değerlendirilmelidir. Bununla birlikte birleştirilecek malzemelerin toplam kalınlığı kumpasla ölçülmeden ölçü seçimi yapılmamalıdır. Bu rehberde pop perçin ölçü tabloları, standartlar ve adım adım doğru seçim kriterlerini kapsamlı biçimde ele alacağız. Nova Perçin olarak CE belgeli pop perçin tedariki sunuyoruz.

Pop Perçin Ölçüleri Nedir?

Temel Ölçü Parametreleri

Pop perçin ölçüleri iki temel parametreyle tanımlanır: çap ve boy. Her parametre doğru belirlenmezse bağlantı güvenliği tehlikeye girer. Bununla birlikte delik çapı da üçüncü kritik parametre olarak doğrulanmalıdır.

Perçin çapı (d): Gövde dış çapı — 2,4 mm ile 6,4 mm arası standart
Perçin boyu (L): Flanş altından ölçülen gövde uzunluğu
Delik çapı: Panel delik boyutu — perçin çapından 0,1-0,2 mm büyük
Kavrama aralığı: Min ve max toplam panel kalınlığı
Flanş çapı: Başlık oturma yüzeyinin çapı

Pop Perçin Ölçü Kodlama Sistemi

Pop perçin ölçüleri genellikle “çap × boy” formatında kodlanır. Örneğin “4,0 × 10” ifadesi 4,0 mm çap ve 10 mm boy anlamına gelir. Ayrıca bazı üreticiler inch bazlı kodlama kullanır; bu durumda dönüşüm tablosu incelenmelidir.

Pop Perçin Standart Ölçü Tablosu

Çapa Göre Standart Ölçüler

Aşağıdaki tablo, DIN 7337 standardına göre yaygın kullanılan pop perçin ölçülerini göstermektedir. Kavrama aralığı, toplam panel kalınlığı değerine karşılık gelir.

Çap (mm)	Boy (mm)	Delik Çapı (mm)	Kavrama Aralığı (mm)	Flanş Çapı (mm)
2,4	6	2,5-2,6	0,5-3,0	5,0
3,2	8	3,3-3,4	1,0-4,5	6,0
4,0	10	4,1-4,2	1,5-5,0	8,0
4,0	16	4,1-4,2	4,5-10,0	8,0
4,8	12	4,9-5,0	2,0-6,5	9,5
4,8	20	4,9-5,0	6,0-13,0	9,5
6,4	16	6,5-6,6	3,0-9,5	12,7

Uzun Gövde Seçenekleri

Kalın panel birleştirmelerinde uzun gövdeli pop perçin kullanılır. Her çap için birden fazla gövde uzunluğu seçeneği mevcuttur. Böylece farklı panel kalınlıkları için uygun ölçü bulunabilir. Dolayısıyla üretici kataloğunda tüm boy seçeneklerinin incelenmesi önerilir.

Pop Perçin DIN Standartları

DIN 7337 Standardı

DIN 7337, alüminyum ve çelik gövdeli pop perçin ölçüleri için temel standarttır. Türkiye dahil pek çok ülkede üreticiler bu standarda uygun üretim yapar. Bununla birlikte ISO 15973 ve ISO 15979 standartları da pop perçin ölçülerini kapsar.

Doğru Pop Perçin Ölçüsü Seçimi

Adım Adım Seçim Süreci

Pop perçin ölçüsü seçiminde sistematik yaklaşım hataları minimize eder. Aşağıdaki adımlar doğru seçimi güvence altına alır.

Panel ölçümü: Kumpasla birleştirilecek tüm katmanların toplam kalınlığını ölçün
Çap seçimi: Yük gereksinimi ve uygulama tipine göre perçin çapını belirleyin
Boy seçimi: Toplam panel kalınlığına uygun kavrama aralığındaki boyu seçin
Delik çapı: Perçin çapından 0,1-0,2 mm büyük delik açın
Test montajı: İlk uygulamayı test parçasında gerçekleştirin

Yaygın Ölçü Seçim Hataları

En sık yapılan hatalar şunlardır: kavrama aralığı dışında boy seçimi, gözle kalınlık tahmini ve delik çapı tolerans aşımı. Bununla birlikte birden fazla katman birleştiriliyorsa tüm katmanların toplam kalınlığının ölçülmesi şarttır.

Uyarı: Pop perçin ölçüsü seçiminde hiçbir zaman gözle panel kalınlığı tahmini yapmayın. Kumpas kullanın; yanlış ölçü bağlantı güvensizliğine yol açar.

Malzemenin Pop Perçin Ölçüsüne Etkisi

Malzeme Sertliğinin Etkisi

Birleştirilecek malzemenin sertliği, perçin çapı seçimini doğrudan etkiler. Yumuşak ve plastik malzemelerde geniş flanşlı ya da ahtapot perçin tercih edilmesi yük dağılımını optimize eder. Oysa ki sert çelik malzemelerde standart pop perçin ölçüleri yeterlidir.

Malzeme Kalınlığının Etkisi

İnce malzemelerde perçin boyu kısa, kalın malzemelerde uzun olmalıdır. Bununla birlikte çok ince sac uygulamalarında küçük çaplı perçin seçimi panel deformasyonunu önler. Dolayısıyla malzeme kalınlığı ve sertliği birlikte değerlendirilmelidir.

Teknik standartlar için TSE resmi web sitesini inceleyebilirsiniz. Ayrıca alüminyum pop perçin rehberimize ve kör perçin sayfamıza göz atabilirsiniz.

Sıkça Sorulan Sorular

Pop perçin delik çapı nasıl belirlenir?

Pop perçin delik çapı, perçin gövde çapından 0,1-0,2 mm büyük olmalıdır. Örneğin 4,0 mm pop perçin için 4,1-4,2 mm delik açılmalıdır. Tolerans dışı delik yetersiz tutunmaya yol açar.

Pop perçin boyu nasıl seçilir?

Toplam panel kalınlığı kumpasla ölçülür ve kavrama aralığı tablosuna göre uygun boy belirlenir. Kavrama aralığının ortasına denk gelen boy seçimi en güvenilir sonucu verir.

Birden fazla panel birleştiriliyorsa ölçü nasıl belirlenir?

Tüm panellerin toplam kalınlığı kumpasla ölçülür. Bu toplam değer kavrama aralığı tablosuna göre karşılaştırılır ve uygun boy seçilir.

Pop perçin ölçüsü inch ile mm arasında nasıl dönüştürülür?

1 inch = 25,4 mm formülü kullanılır. Örneğin 3/16 inch çaplı pop perçin yaklaşık 4,8 mm çapa eşdeğerdir. Üretici katalogları genellikle her iki birimi de gösterir.
