M10 Perçin Somun: Teknik Özellikler, Ölçüler ve Montaj Rehberi

M10 perçin somun, 10 mm metrik diş profiline sahip, ağır sanayi ve yüksek tork gerektiren uygulamalarda güvenilir dişli bağlantı çözümü sunan büyük boyutlu bir bağlantı elemanıdır. M6 ve M8 boyutlarına kıyasla çok daha yüksek çekme yükü ve tork kapasitesiyle öne çıkar. Vinç, iş makinesi ve ağır taşıt üretiminde en çok tercih edilen büyük çaplı perçin somun boyutlarından biridir. Doğru M10 perçin somun seçimi ve montajı, üretim güvenliğini doğrudan etkiler. Bu rehberde M10 perçin somun teknik özellikleri, ölçü tablosu, malzeme seçenekleri ve montaj adımlarını ele alacağız. Nova Perçin olarak CE ve TSE belgeli M10 perçin somun çözümleri sunuyoruz.

M10 Perçin Somun Nedir?

Tanım ve Teknik Özellikler

M10 perçin somun, 10 mm metrik diş profiline sahip, kalın panel ve ağır yapılara tek taraflı erişimle kalıcı dişli bağlantı noktası oluşturan endüstriyel bir bağlantı elemanıdır. Geniş flanş alanı sayesinde yük dağılımı optimize edilir. Ayrıca hidrolik perçin somun tabancasıyla uygulama zorunludur; manuel tabanca yeterli kuvvet üretemez.

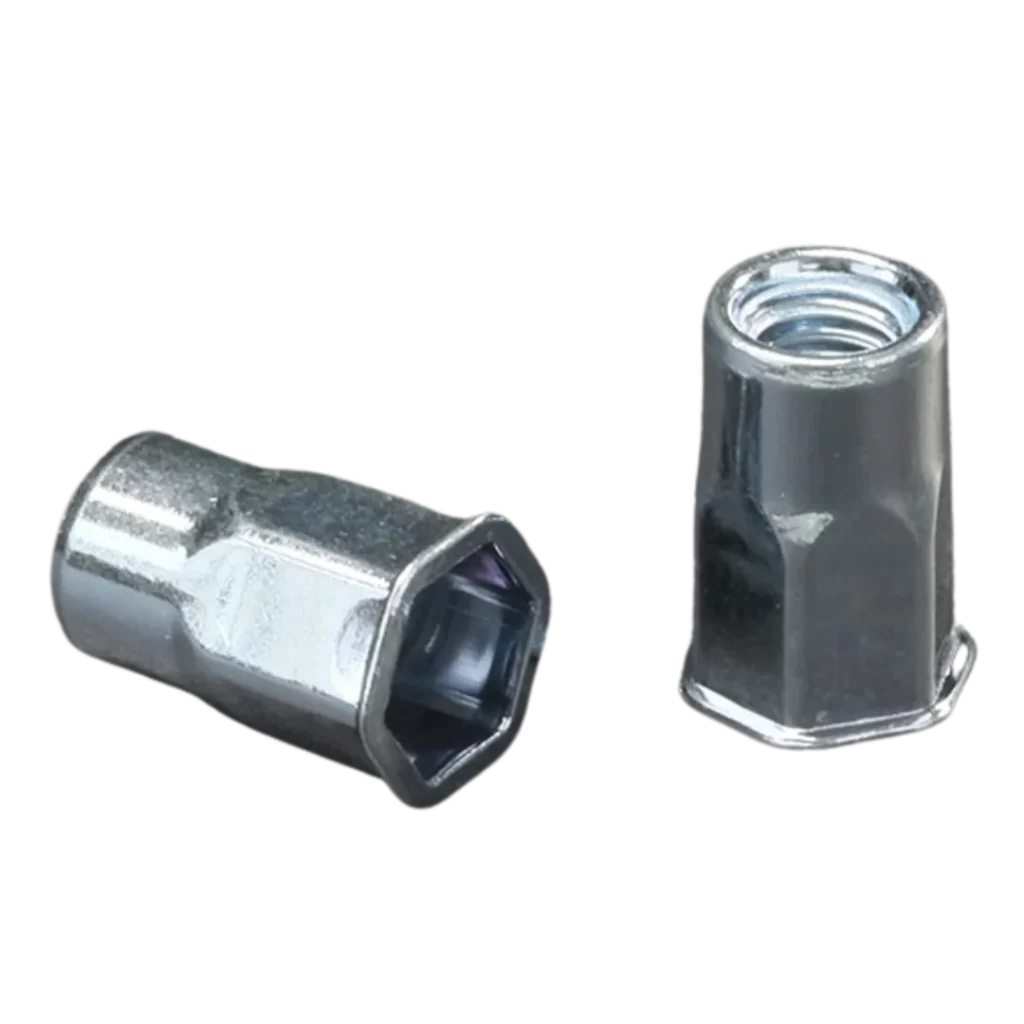

M10 perçin somun, yuvarlak ve altıgen gövde seçeneklerinde üretilir. Altıgen gövde dönme önleme özelliği sayesinde yüksek tork uygulamalarında tercih edilir. Bununla birlikte yuvarlak gövde standart uygulamalar için yeterlidir.

Standartlar ve Sertifikasyon

Kaliteli M10 perçin somun, DIN 7338 ve ISO 15983 standartlarına uygun üretilmelidir. CE belgesi Avrupa güvenlik standartlarını, TSE belgesi Türkiye pazarı uygunluğunu gösterir. Dolayısıyla ağır sanayi uygulamalarında belgeli ürün kullanımı hem yasal zorunluluk hem de üretim güvencesidir.

ALÜMİNYUM YUVARLAK SOMUN PERÇİN - Nut Rİvets

M10 Perçin Somun Ölçü Tablosu

Standart Ölçüler

M10 perçin somun için standart delik çapı 12,5-13,0 mm aralığındadır. Gövde uzunluğu panel kalınlığına göre seçilir. Aşağıdaki tablo DIN 7338 standardına göre hazırlanmıştır.

Gövde Boy (mm)	Kavrama Aralığı (mm)	Delik Çapı (mm)	Flanş Çapı (mm)	Max Tork (Nm)
13	1,0 – 4,0	12,5 – 13,0	22,0 – 23,0	35 – 40
16	2,0 – 7,0	12,5 – 13,0	22,0 – 23,0	35 – 40
20	4,0 – 10,0	12,5 – 13,0	22,0 – 23,0	35 – 40
25	8,0 – 15,0	12,5 – 13,0	22,0 – 23,0	35 – 40

M8, M10 ve M12 Karşılaştırması

M10 perçin somun, M8 ve M12 arasında yük kapasitesi açısından köprü görevi görür. M8’in yetersiz kaldığı yüksek tork uygulamalarında ve M12’nin gereğinden büyük olduğu durumlarda M10 ideal seçenektir.

Özellik	M8	M10	M12
Delik çapı (mm)	10,0-10,5	12,5-13,0	15,0-15,5
Max tork (Nm)	18-22	35-40	55-65
Çekme yükü (kN)	12-16	18-24	26-32

M10 Perçin Somun Kullanım Alanları

Sektörel Uygulamalar

M10 perçin somun, yüksek yük ve tork gerektiren ağır sanayi uygulamalarında tercih edilen büyük boyutlu bir çözümdür.

İnşaat makineleri: Kepçe kolları, vinç gövdesi ve platform bağlantıları
Ağır taşıt: Kamyon kasası, çekici ve römork bağlantıları
Gemi inşa: Güverte ekipmanı ve yapısal montaj bağlantıları
Savunma: Zırhlı araç ve ağır ekipman montajı
Enerji: Rüzgar türbini ve büyük ölçekli enerji ekipmanı

Ne Zaman M10 Tercih Edilmeli?

Tork gereksinimi 22 Nm üzerindeyse, çekme yükü 16 kN üzerindeyse ya da panel kalınlığı 5 mm üzerindeyse M10 perçin somun tercih edilmelidir. Bununla birlikte vibrasyon ve dinamik yükün yoğun olduğu ağır sanayi ortamlarında M10 her zaman daha güvenilir sonuç verir.

M10 Perçin Somun Seçim Kriterleri

Malzeme Seçimi

Çelik M10 perçin somun ağır sanayi uygulamalarında en yüksek mekanik dayanımı sunar. Dış mekan ve kimyasal ortamlarda paslanmaz çelik zorunluluk haline gelir. Dolayısıyla ortam koşulları malzeme seçiminin temel belirleyicisidir.

Gövde Geometrisi Seçimi

Altıgen gövde, yüksek tork uygulamalarında dönme önleme özelliğiyle tercih edilir. Yuvarlak gövde ise standart uygulamalar için yeterlidir ve daha ekonomiktir. Bununla birlikte uygulama tork değeri 30 Nm üzerindeyse altıgen gövde tercih edilmelidir.

Uyarı: M10 perçin somun montajı için mutlaka hidrolik perçin somun tabancası kullanın. Manuel ve pnömatik tabancalar yeterli kuvvet üretemediğinden eksik flanş oluşumuna yol açar.

M10 Perçin Somun Montaj Rehberi

Gerekli Ekipman

M10 perçin somun montajı, hidrolik perçin somun tabancası ve M10 mandrel ucu gerektirir. Ayrıca 12,5-13,0 mm matkap ucu önceden hazırlanmalıdır.

Delme: 12,5-13,0 mm matkap ucu ile delik açın
Temizlik: Çapak alın ve yüzeyi temizleyin
Yerleştirme: M10 perçin somunu deliğe flanş yüzeye tam oturana kadar yerleştirin
Mandrel takma: Hidrolik tabancanın M10 mandrel ucunu iç dişe vidalayın
Flanş oluşturma: Tabancayı tetikleyin; flanş tam oluşana kadar basın
Test: 35-40 Nm tork anahtarıyla test vidası sıkın; somun dönmemeli

Teknik standartlar için TSE resmi web sitesini inceleyebilirsiniz. Ayrıca M8 perçin somun rehberimize ve perçin somun tabancası sayfamıza göz atabilirsiniz.

Sıkça Sorulan Sorular

M10 perçin somun için hangi delik çapı gerekir?

DIN 7338 standardına göre M10 perçin somun için standart delik çapı 12,5-13,0 mm aralığındadır. Kesin değer için üretici kataloğunu mutlaka kontrol edin.

M10 perçin somun kaç Nm tork alabilir?

Malzeme ve gövde geometrisine göre değişmekle birlikte çelik M10 perçin somun genellikle 35-40 Nm tork değerine dayanır.

M10 perçin somun montajı için hangi tabanca gerekir?

M10 boyutu için hidrolik perçin somun tabancası zorunludur. Manuel ve pnömatik tabancalar yeterli kuvvet üretemediğinden eksik flanş oluşumuna yol açar.

M8 yerine M10 ne zaman tercih edilmelidir?

Tork gereksinimi 22 Nm üzerindeyse ya da çekme yükü 16 kN üzerindeyse M10 tercih edilmelidir. Ağır sanayi ve yüksek vibrasyon ortamlarında M10 daha güvenilir sonuç verir.

CE belgeli M10 perçin somun nereden temin edilir?

Nova Perçin, CE ve TSE belgeli M10 perçin somun tedariki ve teknik danışmanlık hizmetleri sunmaktadır. Toplu sipariş için iletişim sayfamızı ziyaret edebilirsiniz.
